به مثال زیر توجه کنید :
مثال :
ماتریس z را به صورت تابعی دلخواه از x و y می نویسیم و سپس آن را با دستور mesh رسم می کنیم :
clear all
close all
clc
x=-8:0.5:8;
y=-8:0.5:8;
L=length(x);
z=zeros(L,L);
for nn=1:L
for mm=1:L
R=sqrt(x(nn)^2+y(mm)^2);
z(nn,mm)=sin(R)/R;
end
end
mesh(x,y,z)
xlabel(x)
ylabel(y)
zlabel(z)

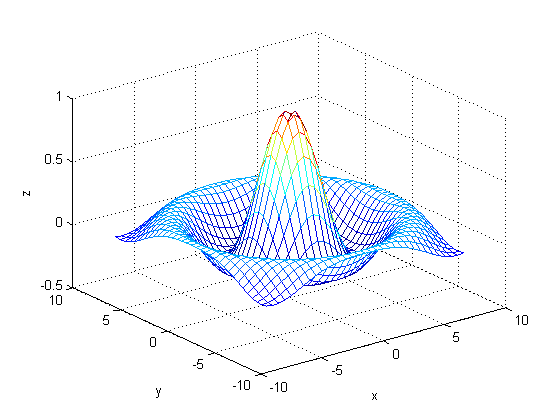

نتیجه :
نکته :
چنانچه بخواهیم مقادیر عددی متناظر با رنگ سیم ها را بدانیم، می توانیم با دستور colorbar ، این مقادیر را در کنار شکل نمایش بدهیم. به مثال زیر توجه کنید :
مثال :
همان مثال قبل را این بار با دستور colorbar می نویسیم :
clear all
close all
clc
x=-8:0.5:8;
y=-8:0.5:8;
L=length(x);
z=zeros(L,L);
for nn=1:L
for mm=1:L
R=sqrt(x(nn)^2+y(mm)^2);
z(nn,mm)=sin(R)/R;
end
end
mesh(x,y,z)
colorbar
xlabel(x)
ylabel(y)
zlabel(z)

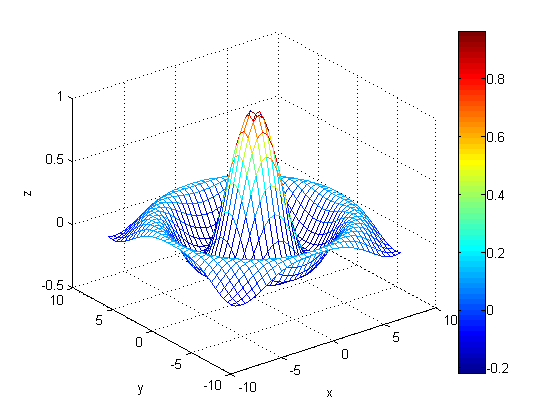

نتیجه :
