رسم خطوط به صورت سه بعدی با دستور plot3 در متلب
دستور plot3 در متلب، برای رسم خطوط به صورت سه بعدی به کار می رود.

دستور plot3 در متلب، برای رسم خطوط به صورت سه بعدی به کار می رود. یک مثال مشهور در این زمینه را شرح می دهیم :

مثال :



t=0:pi/50:10*pi;
plot3(sin(t),cos(t),t)
xlabel(sin(t))
ylabel(cos(t))
zlabel(t)
grid
axis square

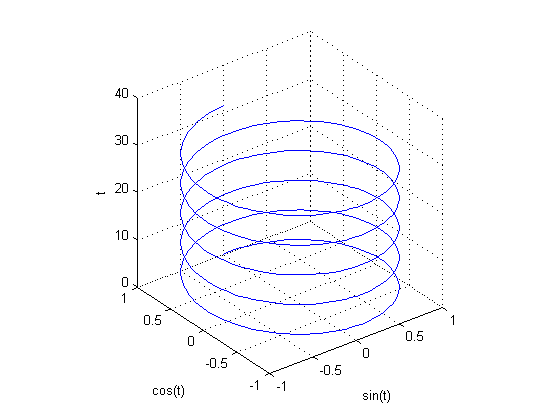

نتیجه :

دقت شود که محور عمودی، برای متغیر t خواهد بود و دو محور افقی نیز به صورت دو تابع از متغیر t می باشند. دستورات xlabel و ylabel و zlabel ، برای تعیین عنوان برای محورهای مختصات می باشند. دستور grid نیز باعث می شود که مقیاس ها، بر روی دیواره های پشت شکل، نمایش داده شوند تا سه بعدی بودن شکل، به خوبی نمایش داده شود. دستور axis square نیز تعیین کرده است که دو محور افقی شکل، با اندازه ای یکسان، نمایش داده شوند که باعث می شود تغییرات دایره ای شکل منحنی، در جهت سطوح افقی، به خوبی مشاهده شود.

(matlab) آموزش متلب


1394/06/11 9:16:00 AM

نوشته شده توسط مجتبی شکوه
