مقادیر روی هر خط رنگی، برابر هستند و بنابراین با مشاهده این خطوط رنگی، می توانیم درک بهتری از نحوه تغییرات مقادیر عناصر ماتریس دو بعدی داشته باشیم. به مثال زیر توجه کنید :
مثال :
ماتریس دو بعدی z را به صورت تابعی دلخواه از x و y تعریف می کنیم و سپس آن را با دستور meshc رسم می کنیم :
clear all
close all
clc
x=-8:0.5:8;
y=-8:0.5:8;
L=length(x);
z=zeros(L,L);
for nn=1:L
for mm=1:L
R=sqrt(x(nn)^2+y(mm)^2);
z(nn,mm)=sin(R)/R;
end
end
meshc(x,y,z)
xlabel(x)
ylabel(y)
zlabel(z)

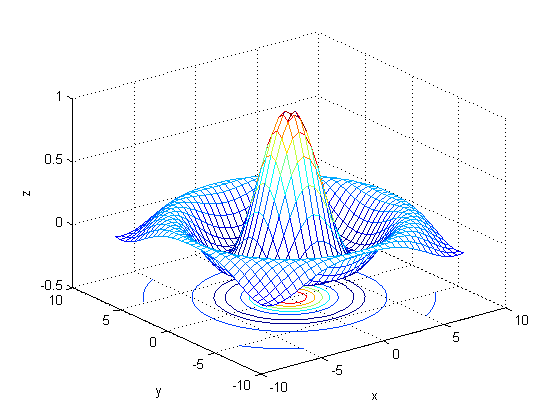

نتیجه :
نقاط روی هر خط رنگی در زیر شکل، دارای مقادیر یکسانی می باشند.
نکته :
با استفاده از دستور colorbar ، می توانیم مقادیر متناظر با هر رنگ را در کنار شکل نمایش بدهیم. به مثال زیر توجه کنید :
مثال :
همان مثال قبل را این بار با دستور colorbar می نویسیم :
clear all
close all
clc
x=-8:0.5:8;
y=-8:0.5:8;
L=length(x);
z=zeros(L,L);
for nn=1:L
for mm=1:L
R=sqrt(x(nn)^2+y(mm)^2);
z(nn,mm)=sin(R)/R;
end
end
meshc(x,y,z)
colorbar
xlabel(x)
ylabel(y)
zlabel(z)
نتیجه :
