رسم مقادیر یک ماتریس دو بعدی به صورت یک سطح برجسته با دستور surf در متلب
چنانچه یک ماتریس دو بعدی داشته باشیم و بخواهیم توسط یک شکل سه بعدی، مقادیر عناصر آن را ببینیم، می توانیم از دستور surf در متلب استفاده کنیم. دستور surf ، مقادیر ماتریس را به صورت یک سطح برجسته و دارای پستی و بلندی، نمایش می دهد.به مثال زیر توجه کنید :

به مثال زیر توجه کنید :

مثال :



clear all
close all
clc

x=-10:0.5:10;
y=-10:0.5:10;
L=length(x);
z=zeros(L,L);
for nn=1:L
    for mm=1:L
        z(nn,mm)=-sqrt(x(nn)^2+y(mm)^2);
    end
end

surf(x,y,z)
xlabel(x)
ylabel(y)
zlabel(z)

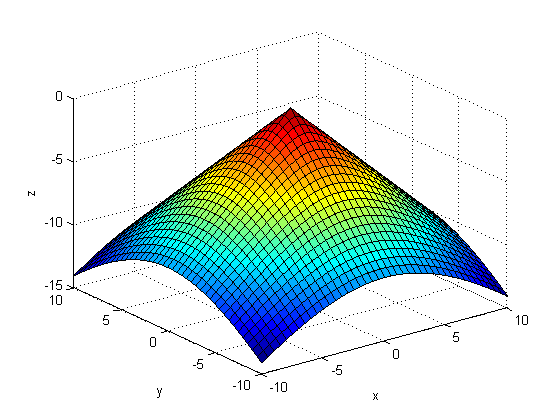

نتیجه :

ابتدا با دو حلقه for ، ماتریس z را با فرمولی دلخواه، برای بازه های تعریف شده x و y ساخته ایم. سپس با دستور surf(x,y,z) ، مقادیر ماتریس z را برای مقادیر مختلف x و y ، رسم کرده ایم. دستورات xlabel و ylabel و zlabel ، برای تعیین عنوان، برای سه محور مختصات، به کار رفته اند.

(matlab) آموزش متلب

نکته :

چنانچه بخواهیم مقادیر متناظر با هر رنگ، در کنار شکل، نمایش داده شود، باید بعد از دستور surf ، دستور colorbar را در خط بعدی بنویسیم. همان مثال قبل را دوباره می نویسیم :

مثال :



clear all
close all
clc

x=-10:0.5:10;
y=-10:0.5:10;
L=length(x);
z=zeros(L,L);
for nn=1:L
    for mm=1:L
        z(nn,mm)=-sqrt(x(nn)^2+y(mm)^2);
    end
end

surf(x,y,z)
colorbar
xlabel(x)
ylabel(y)
zlabel(z)

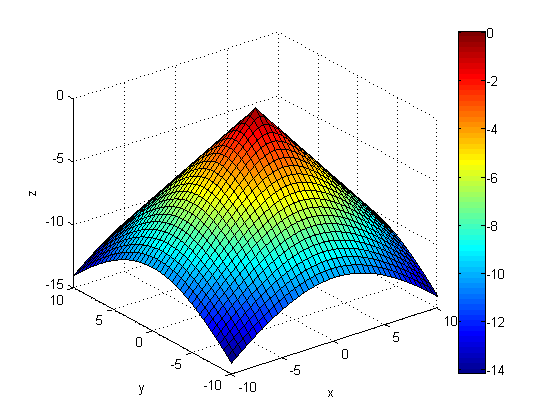

نتیجه :

(matlab) آموزش متلب

مشاهده می کنید که مقادیر متناظر با رنگ ها، در کنار شکل، نمایش داده شده اند.
