رسم مقادیر یک ماتریس دو بعدی به صورت شبه رنگی (شطرنجی) با دستور pcolor در متلب
دستور pcolor در متلب، برای ترسیم مقادیر یک ماتریس، به صورت شبه رنگی (شطرنجی)، به کار می رود، به این صورت که عناصر ماتریس، به صورت شطرنجی، نمایش داده می شوند و متناسب با مقدار هر عنصر، درون خانه متناظر با آن عنصر، با یک رنگ پر می شود.

به مثال زیر توجه کنید :

مثال :



clear all
close all
clc

x=-10:0.5:10;
y=-10:0.5:10;
L=length(x);
z=zeros(L,L);
for nn=1:L
    for mm=1:L
        z(nn,mm)= -sqrt(x(nn)^2+y(mm)^2);
    end
end

pcolor(x,y,z)
xlabel(x)
ylabel(y)

دستور length ، برای تعیین طول یک بردار به کار می رود. از دو حلقه for ، برای ساخت ماتریس z بر حسب x و y های مختلف، استفاده کرده ایم.

نتیجه :

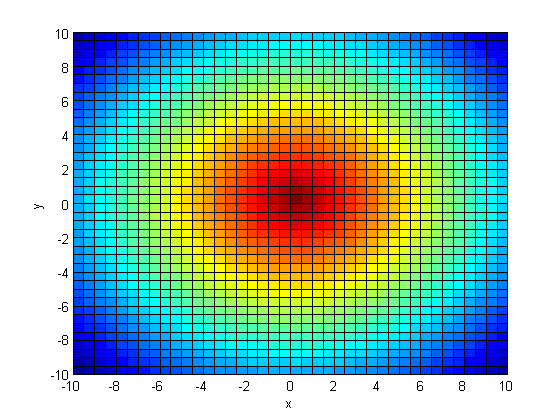

(matlab) آموزش متلب

نکته :

چنانچه بخواهیم مقادیر عدددی متناظر با هر رنگ را بدانیم، می توانیم با دستور colorbar ، این مقادیر را در کنار شکل نمایش بدهیم. به مثال زیر توجه کنید :

مثال :

همان مثال قبل را این بار با دستور colorbar می نویسیم :



clear all
close all
clc

x=-10:0.5:10;
y=-10:0.5:10;
L=length(x);
z=zeros(L,L);
for nn=1:L
    for mm=1:L
        z(nn,mm)= -sqrt(x(nn)^2+y(mm)^2);
    end
end

pcolor(x,y,z)
colorbar
xlabel(x)
ylabel(y)

نتیجه :

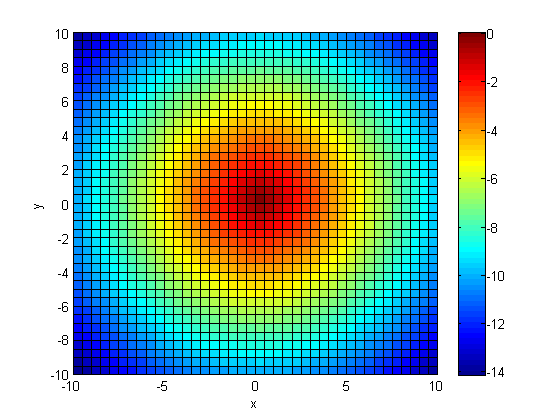

(matlab) آموزش متلب
