ساخت یک تابع مناسب برای تست کردن دستورهای ترسیم ، با دستور peaks در متلب
دستور peaks در متلب، برای ساخت یک تابع به کار می رود که این تابع معمولا برای تست کردن دستورهای ترسیم در متلب مناسب می باشد. در واقع در میان توابع مختلف، بر حسب تجربه مشخص شده است که دستور peaks ، خیلی خوب می تواند عملکرد دستورات ترسیم مختلف را در متلب نمایش بدهد. البته در سایت کلیدستان، در مباحث آموزش دستورات ترسیم، کمتر از دستور peaks استفاده کرده ایم، زیرا معمولا همه با آن آشنایی ندارند و ممکن است باعث سردرگمی شود.

 برای آشنایی با شکل حاصل از دستور peaks ، به مثال زیر توجه کنید :

مثال :



clear all
close all
clc

[x,y]=meshgrid(-3:0.1:3,-3:0.1:3)
z=peaks(x,y);

mesh(x,y,z)
axis([-3 3 -3 3 -10 5])
xlabel(x)
ylabel(y)
zlabel(z)

ابتدا با دستور meshgrid ، بازه هایی را برای x و y تعریف کرده ایم. در واقع دستور meshgrid ، برای تعیین مقادیری که با آنها ماتریس دو بعدی z را می سازیم، به کار می رود. سپس دستور peaks برای ساخت تابع مناسبی که گفتیم، استفاده شده است. دستور axis ، برای تعیین محدوده نمایش محورهای مختصات به کار رفته است. دستورات xlabel و ylabel و zlabel نیز برای تعیین عنوان برای محورهای مختصات می باشند.

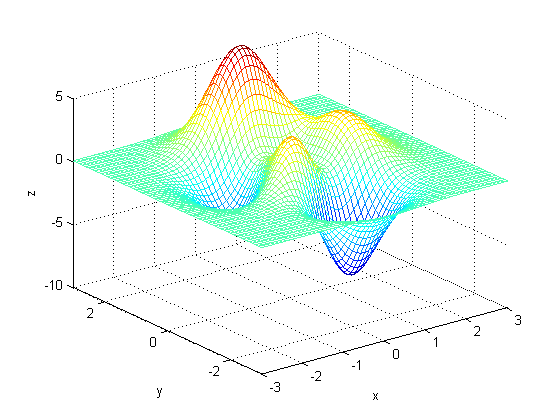

نتیجه :

(matlab) آموزش متلب


1394/06/11 9:16:00 AM

نوشته شده توسط مجتبی شکوه
