ترسیم ماتریس ها در متلب به صورت یک تصویر با دستور imagesc
در متلب، با استفاده از دستور imagesc ، می توانید مقادیر یک ماتریس را به صورت یک تصویر مشاهده کنید. در واقع، متلب هر یک از عناصر ماتریس را به صورت یک نقطه در نظر می گیرد و سپس بر اساس مقدار آن نقطه، رنگی را به آن اختصاص می دهد و بنابراین با کنارهم قرار دادن این نقاط، تصویری از مقادیر عناصر ماتریس، حاصل می شود.

 به مثال زیر توجه کنید :

مثال :



clear all
A=zeros(10,10);
for m=1:10
    for n=1:10
        A(m,n)=m+n;
    end
end
A
imagesc(A)

دستور (10,10)Zeros ، ماتریسی با 10 ردیف و 10 ستون می سازد که تمامی مقادیر عناصر آن، برابر صفر می باشد. سپس با استفاده از دو حلقه تو در توی for ، مقدار هر عنصر ماتریس را برابر مجموع شماره ردیف آن و شماره ستون آن قرار داده ایم. دقت شود که در خطی، تنها نام متغیر A را نوشته ایم و این برای این است که ماتریس متناظر با آن در صفحه Command نمایش داده شود. دستور imagesc ، مقادیر ماتریس A را به صورت یک تصویر رنگی نمایش می دهد.

نتیجه :



A =

     2     3     4     5     6     7     8     9    10    11
     3     4     5     6     7     8     9    10    11    12
     4     5     6     7     8     9    10    11    12    13
     5     6     7     8     9    10    11    12    13    14
     6     7     8     9    10    11    12    13    14    15
     7     8     9    10    11    12    13    14    15    16
     8     9    10    11    12    13    14    15    16    17
     9    10    11    12    13    14    15    16    17    18
    10    11    12    13    14    15    16    17    18    19
    11    12    13    14    15    16    17    18    19    20

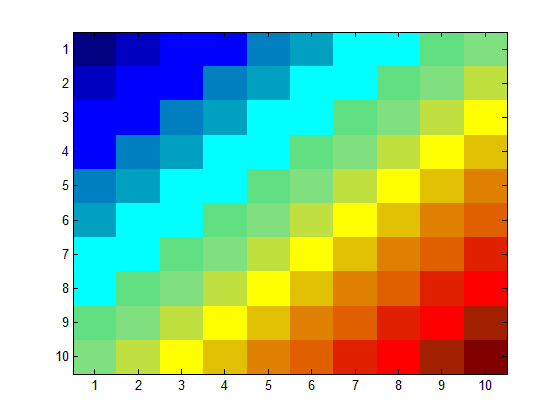

و تصویری از مقادیر ماتریس A به شکل زیر نمایش داده می شود :

(matlab) آموزش متلب

تغییر رنگ های مورد استفاده در دستور imagesc :

همان طور که گفتیم، دستور imagesc ، به هر مقدار، رنگی را اختصاص داده است، اما شاید بخواهیم رنگ های دیگری برای تصویر انتخاب کنیم. برای این منظور، باید پس از دستور imagesc ، از دستور colormap استفاده کنیم. مثال قبل را این بار به گونه ای تغییر می دهیم که مقادیر ماتریس، به صورت سیاه و سفید، نمایش داده شوند :

مثال :



A=zeros(10,10);
for m=1:10
    for n=1:10
        A(m,n)=m+n;
    end
end
A
imagesc(A)
colormap(gray)

پس از دستور imagesc ، از دستور colormap ، با مشخصه gray ، استفاده شده است که باعث می شود دستور imagesc ، تصویر مقادیر ماتریس A را به صورت سیاه و سفید نمایش بدهد.

نتیجه :



A =

     2     3     4     5     6     7     8     9    10    11
     3     4     5     6     7     8     9    10    11    12
     4     5     6     7     8     9    10    11    12    13
     5     6     7     8     9    10    11    12    13    14
     6     7     8     9    10    11    12    13    14    15
     7     8     9    10    11    12    13    14    15    16
     8     9    10    11    12    13    14    15    16    17
     9    10    11    12    13    14    15    16    17    18
    10    11    12    13    14    15    16    17    18    19
    11    12    13    14    15    16    17    18    19    20

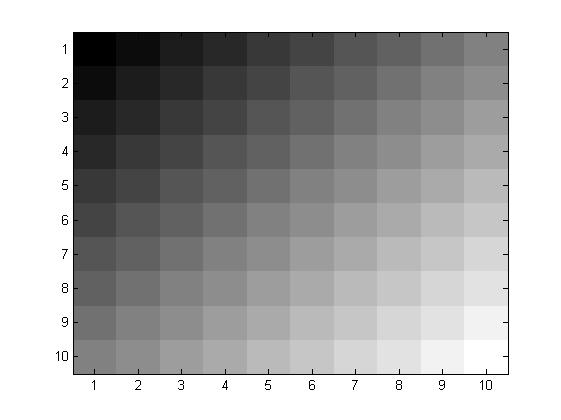

و تصویر ماتریس A به صورت زیر نمایش داده می شود :

(matlab) آموزش متلب

برای دستور colormap ، می توانیم مشخصه های مختلفی با رنگ های مختلف تعریف کنیم که لیست آنها و رنگ های معادلشان، در زیر نمایش داده شده است :

(matlab) آموزش متلب

اگر پس از دستور imagesc ، دستور colormap نوشته نشود، متلب به صورت خودکار، گزینه jet را برای colormap در نظر می گیرد.

نمایش مقدار متناظر با هر رنگ در تصویر :

در تصویر مثال قبل، نمی توانیم تشخیص بدهیم که هر رنگ، چه مقدار عددی را نشان می دهد. برای مشخص شدن مقدار متناظر با هر رنگ، باید پس از دستور imagesc ، از دستور colorbar استفاده کنیم. به مثال زیر توجه کنید :

مثال :

به کد مثالی که قبلا شرح دادیم، دستور colorbar را اضافه می کنیم :



A=zeros(10,10);
for m=1:10
    for n=1:10
        A(m,n)=m+n;
    end
end
A
imagesc(A)
colorbar

نتیجه :



A =

     2     3     4     5     6     7     8     9    10    11
     3     4     5     6     7     8     9    10    11    12
     4     5     6     7     8     9    10    11    12    13
     5     6     7     8     9    10    11    12    13    14
     6     7     8     9    10    11    12    13    14    15
     7     8     9    10    11    12    13    14    15    16
     8     9    10    11    12    13    14    15    16    17
     9    10    11    12    13    14    15    16    17    18
    10    11    12    13    14    15    16    17    18    19
    11    12    13    14    15    16    17    18    19    20

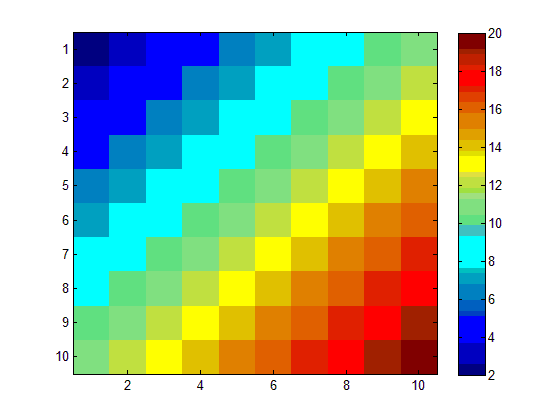

و این بار، در کنار تصویر ساخته شده، یک نوار رنگی نمایش داده شده است که مقدار عددی متناظر با هر رنگ را نمایش می دهد :

(matlab) آموزش متلب


1394/04/22 1:36:45 PM

نوشته شده توسط مجتبی شکوه
