ترسیم شکل در متلب با دستور plot
دستور plot ، بردارهایی از اعداد را دریافت کرده و آنها را به صورت شکل ترسیم می کند. در واقع دستور plot مقادیر گسسته را که هر کدام به صورت یک نقطه می باشند، پشت سرهم قرار می دهد و سپس آنها را با خط به هم وصل می کند تا بتوانیم آنها را به صورت یک شکل پیوسته ببینیم و بدین ترتیب به ارتباط کلی آنها پی ببریم.

به مثال زیر توجه کنید :

مثال :



x=[1 2 3 4 5]
y=[3 4 5 4 3]
plot(x,y)

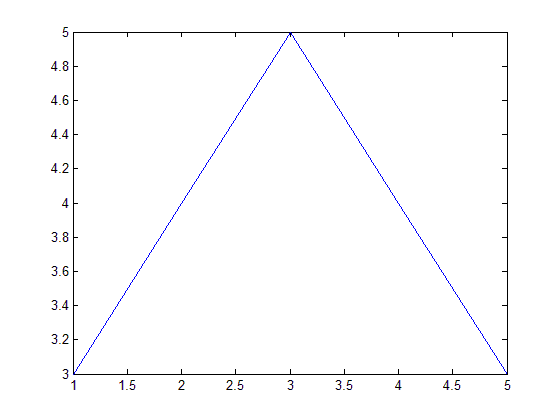

نتیجه :

(matlab) آموزش متلب

حال فرض کنید بخواهیم تابعی بر حسب متغیر x را برای بازه ای از تغییرات x رسم کنیم، ابتدا باید متغیر x را به صورت برداری از نقاط آن بازه تعریف کنیم. بازه مورد نظر ما پیوسته است و شامل تعداد بینهایت عدد می باشد، اما ما باید تعداد نقاط را به گونه ای انتخاب کنیم که حداقل تعدادی باشند که شکل تابع را به خوبی نمایش بدهند. به مثال زیر توجه کنید :

مثال :



x=-1:0.1:1;
plot(x,x.^2-2.*x)

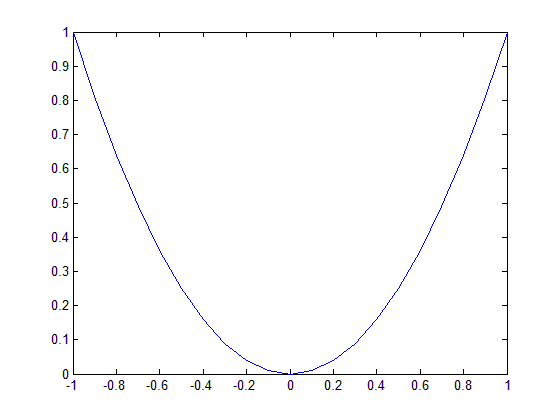

نتیجه :

(matlab) آموزش متلب

در دستور فوق، دقت کنید که در تعریف تابع، پس از x یک علامت نقطه (.) نوشته شده است. وجود این علامت، ضروری است و مشخص می کند که هر عنصر بردار x باید به توان 2 برسد، نه این که کل بردار x به توان 2 برسد.



1394/04/22 1:36:45 PM

نوشته شده توسط مجتبی شکوه

  نظرات شما

نام:
ن خانوادگی:
تلفن:
متن:



    نظرات شما

1395/02/14 10:25:49 PM
م س نوشته:

a=10;
x=-pi:a;
y=sin(x);
z=tan(x);
if a<200
plot(a,y)
else
plot(a,z)
end

................................................................................
1395/06/25 4:23:38 PM
حمید عباسی نوشته:

چگونه میتونم اطراف صفحه رسم را به رنگ سفید تغییر بدم.به طور عادی خاکستری روشن هست

................................................................................

برای تغییر رنگ پس زمینه نمودار در متلب از تابع


whitebg(#39;white#39;)


استفاده کنید که به جای white می توانید از رنگهای دیگر نیز استفاده کنید.
